一. 写在前面：
该项目来自于Ciat-Lonbarde，由Peter Blasser最初开始构建。构建本合成器的所有资料以及原Gerber文件均来自于此网站：website
Ciat-Lonbarde（下述简称Cl）产品的售价非常昂贵，且国内的用户难以购买到这类合成器。而中文互联网上又缺少制造该类合成器的资料与教程，所以为了让更多合成器和声音爱好者们能够体验到Ciat-Lonbarde的产品设计&声音美学，我特别撰写了这篇文章。
Fourses ZI-HAI合成器是一款混沌噪音合成器，它拥有8组振荡器，以及近130个可用来接线调制的端点，可以用来创造暴力且混沌的声音。
合成器一共包含3个主板：Tarpterge、 Arpserge、Intersexon，Ciat-Lonbarde官方提供了这些主板的Gerber文件，可以用于定制和打印。
需要准备的工具。制造该合成器，你需要拥有以下工具。电烙铁、足够多的焊锡、合成器的三张主板、足够多的电子元件和IC。

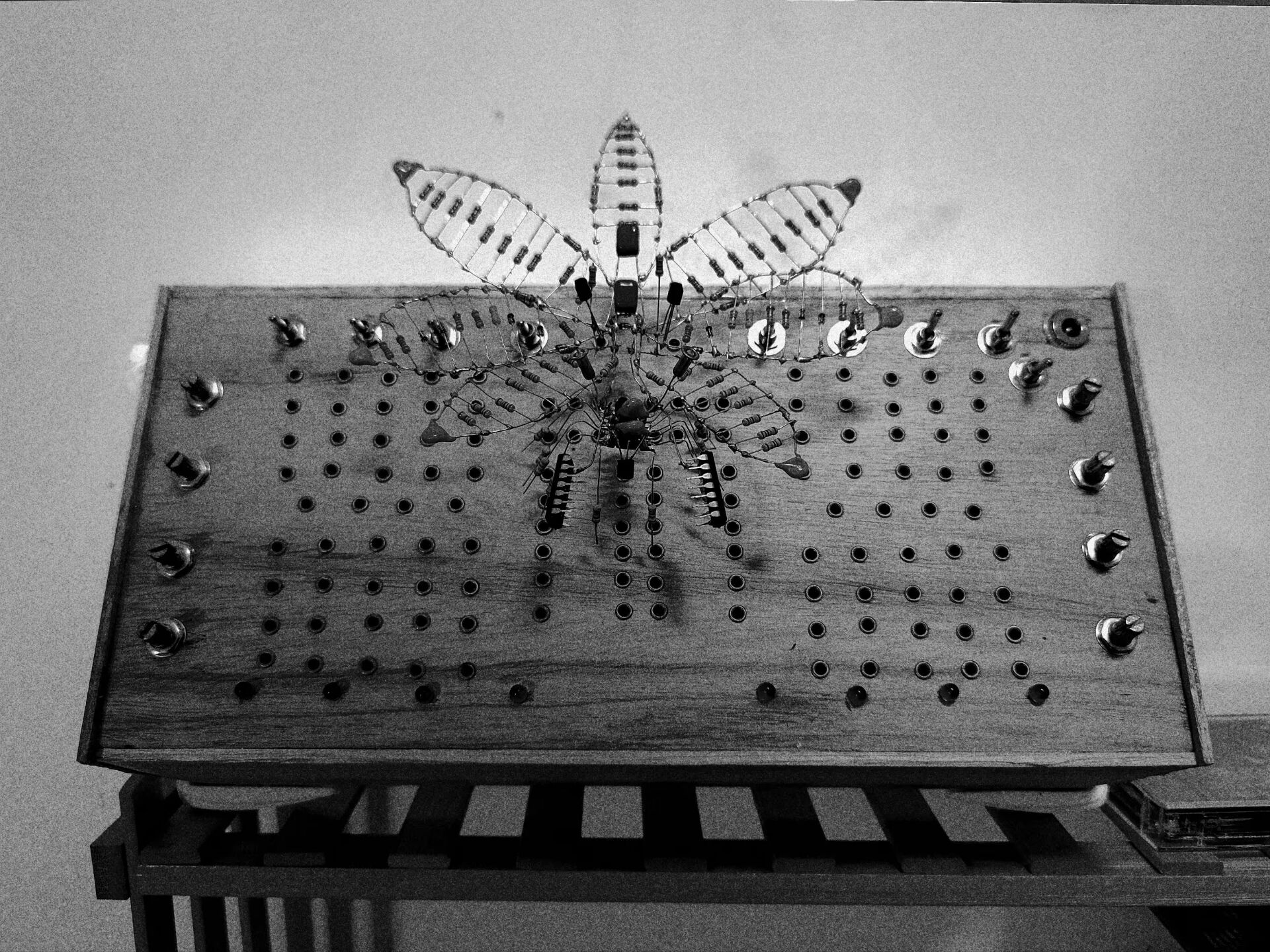

Fourses ZI-HAI如下图所示（我制造的）：
二．开始制造
1.PCB板的打印。
第一步：你需要下载以下三个链接里的文件，并且保存他们。
https://femishonuga.com/clguide/TARPTERGE.zip
https://femishonuga.com/clguide/ARPSERGE.zip
https://femishonuga.com/clguide/INTERSEXON.zip
第二步：下载软件“嘉立创下单助手”，打开软件之后进行登录。

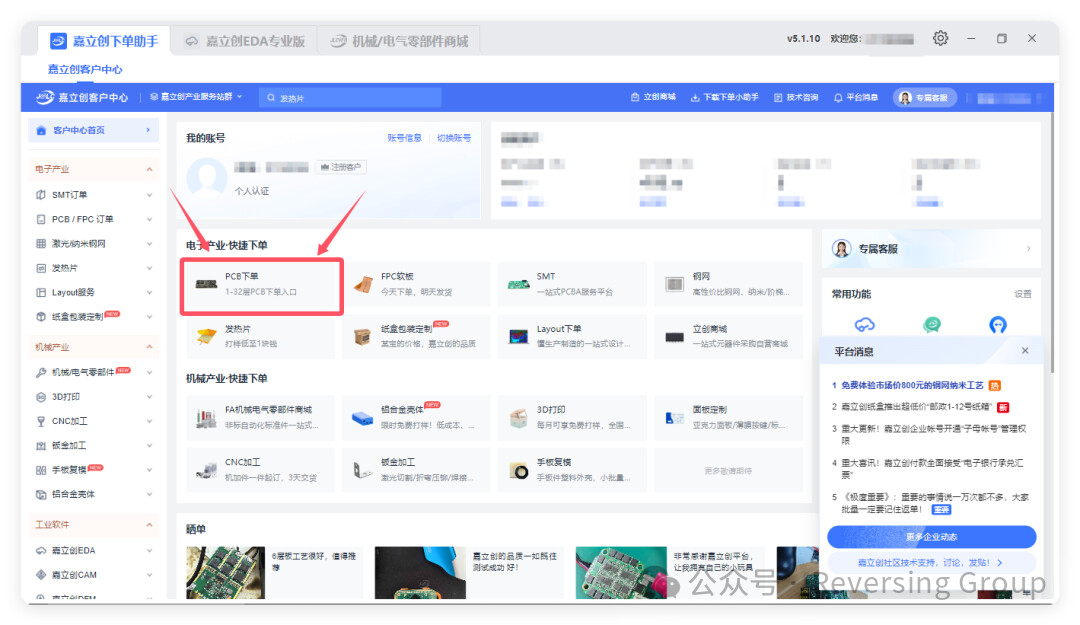

第三步：点击主页上的PCB下单。
第四步：上传你下载好的PCB文件（ZIP格式）

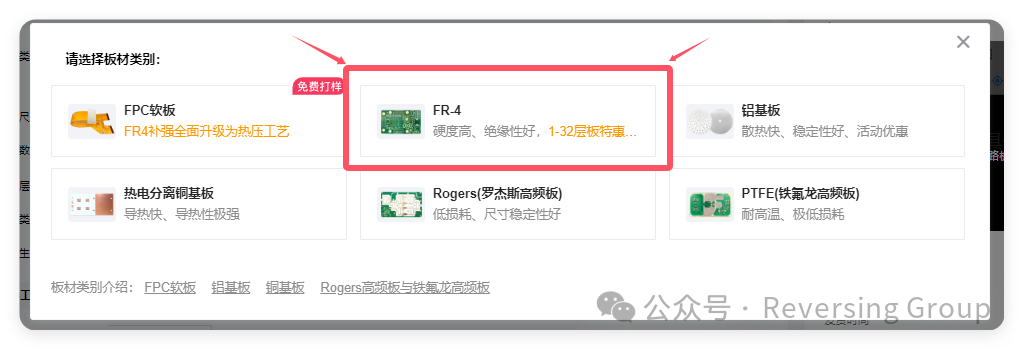

第五步：等待上传文件解析完成后，选择立即下单。板材类型选择FR-4。

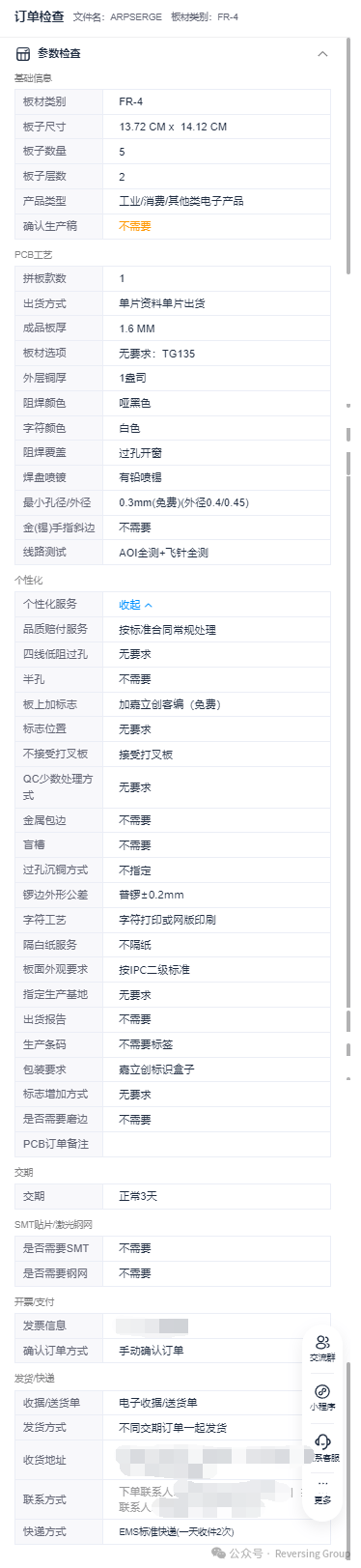

第六步：按照以下的参数进行选择。
第七步：下单等待收货。
2.所需元件以及其对应图标一览：
电容类（参数里的0.01= .01 “.01为0.01的省略写法，其他参数同上”。）
| 元件名称 | 数量 | |
|---|---|---|
| 0.01uf 103电容 | 4 | |
| 0.1uf 104电容 | 4 | |
| 0.001uf 102电容 | 4 | |
| 0.0001uf 101电容 | 4 | |
| 103 10nf 聚合物电容 | 17 | |
| 105 1uf 聚合物电容 11 | ||
| 102 1nf 聚合物电容 | 8 |

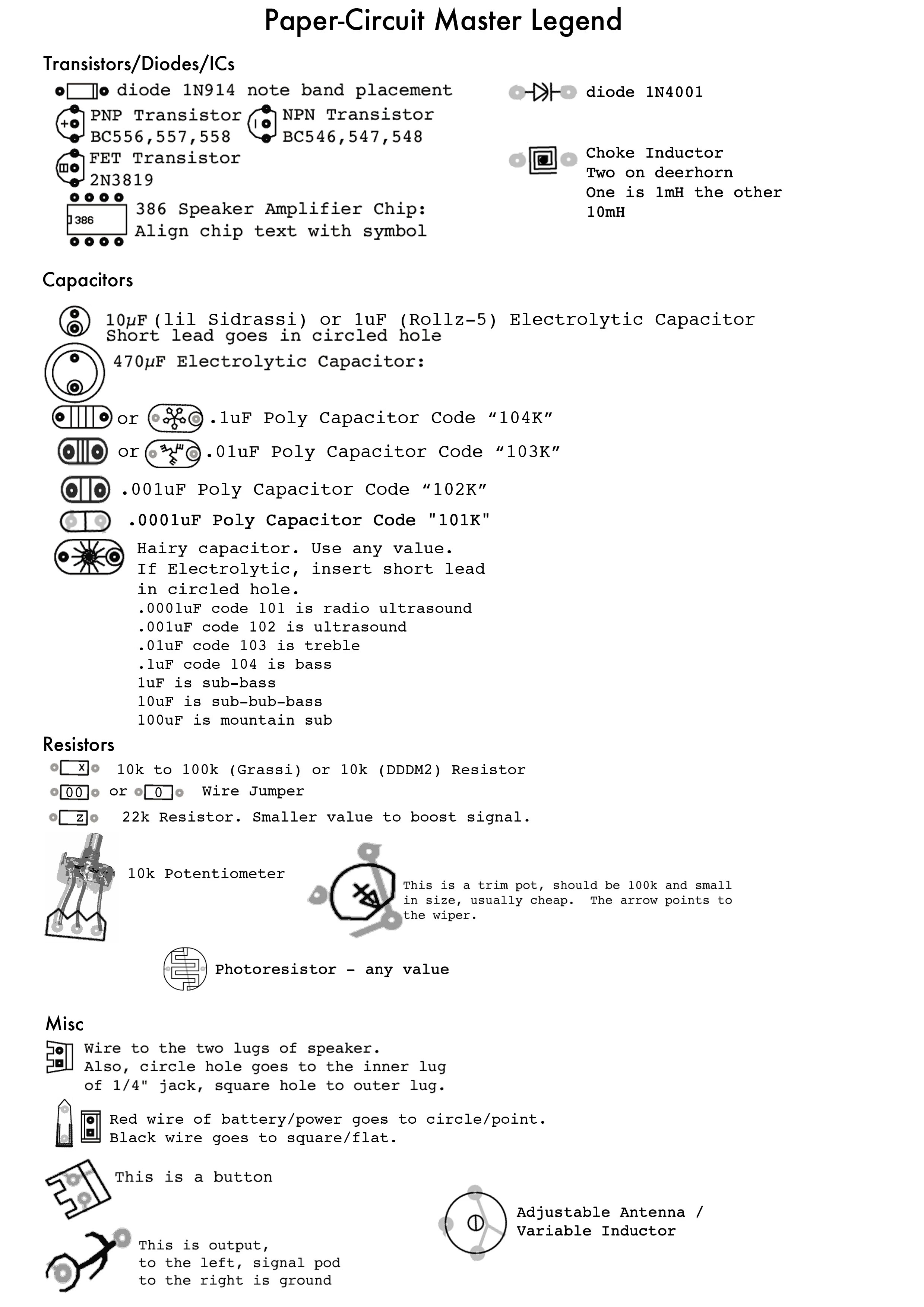

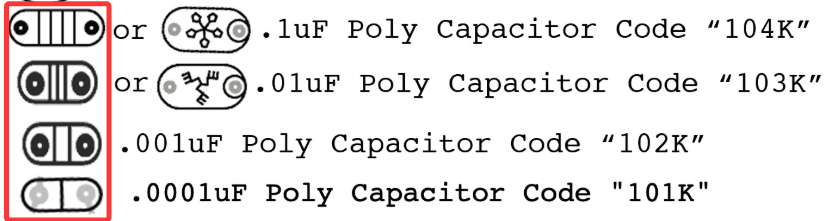

101-104电容符号如下：
105 1uf电容
*在此项目中，有一个电容标识是这样的（如下图所示）

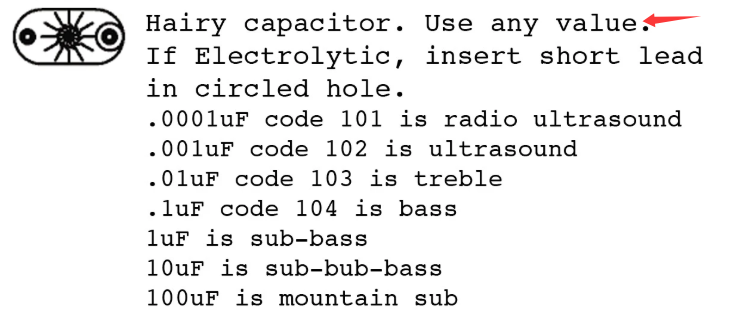

这是一个电容符号，意思是这里的电容可以随意更换为你喜欢的电容类型，可以增加声音的丰富度。下面是各个电容型号所对应的声音频段类型
我只在上表中列出了前四种声音所需的电容，你也可以根据自己的喜好，去购买剩下三种的电容。
如上图所示： 0.0001uF 101电容可以产生Radio ultrasound（高频噪音）
100uF电容可以产生极低频噪音等等
开关二极管类
| 元件名称 | 数量 | |
|---|---|---|
| 1N4148开关二极管 | 6 |
1N4148开关二极管
电阻类
| 元件名称 | 数量 | |
|---|---|---|
| 10k 1/4w 电阻 | 68 | |
| 22k 1/4w 电阻 | 21 | |
| 100k 1/4w 电阻 | 91 | |
| 470k 1/4w 电阻 | 15 | |
| 4.7k 1/4w 电阻 | 40 | |
| 2.2m 1/4w 电阻 | 20 |
10k 1/4w 电阻
22k 1/4w 电阻
100k 1/4w 电阻
470k 1/4w 电阻
4.7k 1/4w 电阻
2.2m 1/4w 电阻
三极管类
| 元件名称 | 数量 | |
|---|---|---|
| BC546 NPN三极管 | 61 | |
| BC556 PNP三极管 | 53 |
BC546 NPN三极管
BC556 PNP三极管
MOS管类
| 元件名称 | 数量 | ||
|---|---|---|---|
| VP2106 Mosfet | 3 |
VP1206 MOSFET
IC芯片类
| 元件名称 | 数量 | ||
|---|---|---|---|
| CD4066IC | 10 | ||
| LM324IC | 4 | ||
| NJM2073IC | 1 | ||
| LM358IC | 8 |
CD4066IC
LM358IC（324的图形和下面一样，只不过数字标识发生了变化）
NJM2073IC
其他类型的零件
| 元件名称 | 数量 | ||
|---|---|---|---|
| 5mm LED | 8 | ||
| A1M电位器 | 8 | ||
| 单刀双掷开关 | 8 |
5mm LED
A1M电位器（搜索的时候也可以直接搜索1m电位器，不用带着A搜索）

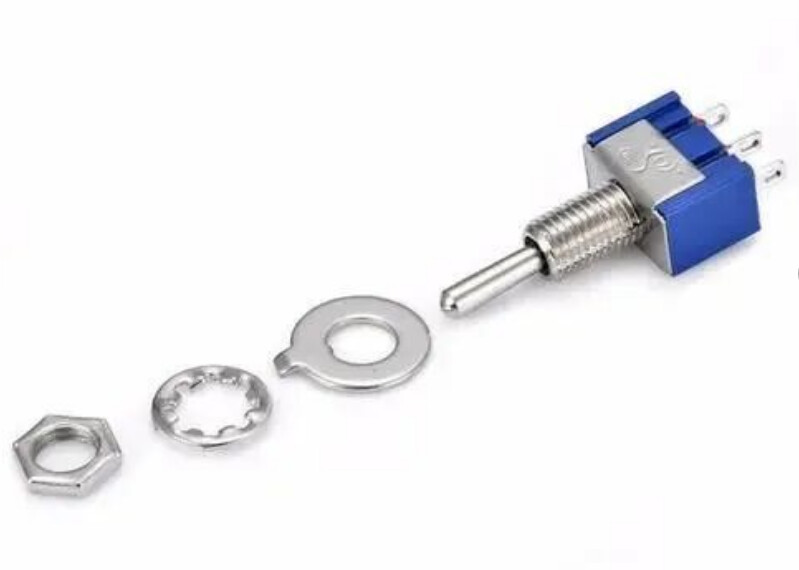

单刀双掷开关（买小型的那种开关就可以，是2挡位，三个引脚的小开关，淘宝上也有管他叫钮子开关的，都可以购买，但是一定要注意是单刀双掷）
它长下面这样，在pcb板上，是一个方框里有三个空心的圆圈。
其他杂项标识
9v直流电源输入，红线（电源正）焊接到圆圈里，黑线（电源负）焊接到方框里
9V直流电源共享
用于共享电源给Tarpterge、 Arpserge两块主板
音频输出（MONO）
可以用2脚的3.5mm插口 也可以用6.5mm的两脚插口，都是一样的
其他输出
Pulse out（脉冲输出）
inverse pulse out（反向脉冲输出）
3.焊接
由于pcb板上已经有了对应的图标，所以只需按照上述的标识进行一一焊接即可。焊接时，请注意IC芯片类和二极管类的元件的焊接方向。
对于IC芯片类的焊接，我以CD4066这款IC举例。这个IC在电路板上的符号如下：

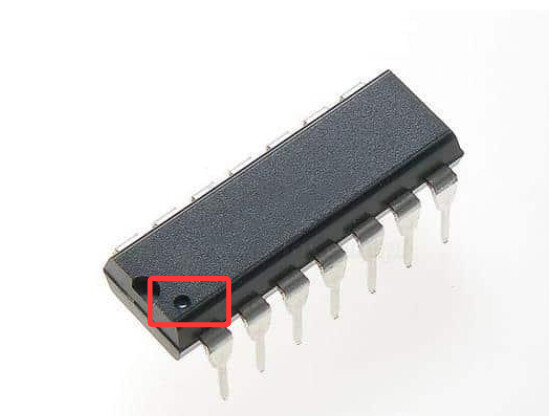

注意该符号的左侧，有一个方形的标识（0号脚位），焊接时只需要把ic芯片上方形凹陷的地方和符号的方形标识处对齐即可。如果你购买的ic芯片上没有方形凹陷的地方，而是在左下角有一个圆形的凹点，那么请将这个圆形的凹点和上图中左下角方形的焊盘对齐。
对于开关二极管，我以1N4148举例。这个元件在电路板上的符号如下：
请注意，开关二极管是有极性的，一般开关二极管的黑线代表着负极，焊接时请确保开关二极管的黑线朝向方形焊盘去焊接。
开关二极管的实物图在这里，请把下面红圈标注的地方和上图中有一条白线的方向对齐。
对于发光二极管，我以5mm LED举例。这个元件在电路板上的符号如下：

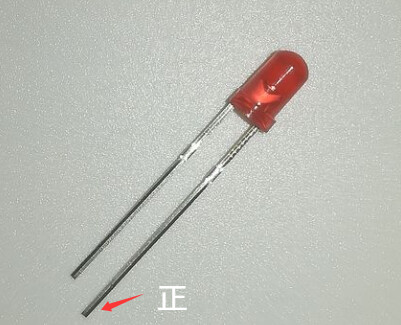

市面上常见的二极管的引脚，有一长一短之分，长引脚为正极，请将长引脚（正极）焊接到上图的圆形焊盘中。
焊接完所有的元件之后，就可以通电（DC 9V）进行测试了！把任意方形电路板上的任意端点连接到长方形电路板上的任意端点，就可以发出声音了！
注意，为了保证你的音频质量，请使用带有电路滤波器的电源。

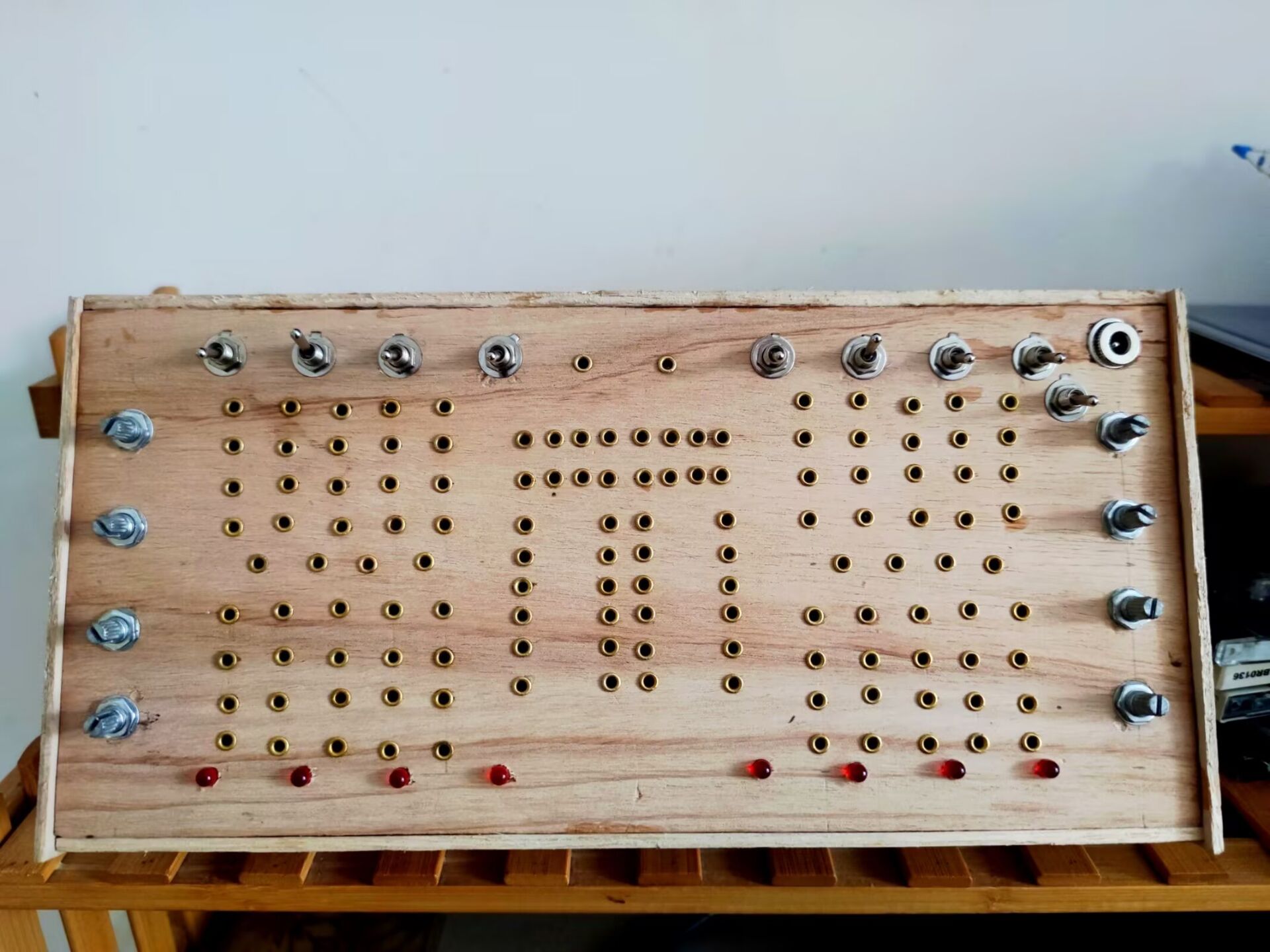

当然，如果你想制作一个外壳的话也是可以的，你可以购买2mm香蕉接线母座，放到你的面板上，然后用导线连接2mm香蕉母座到电路板的端点上。
至此，所有制造工作已经完成。

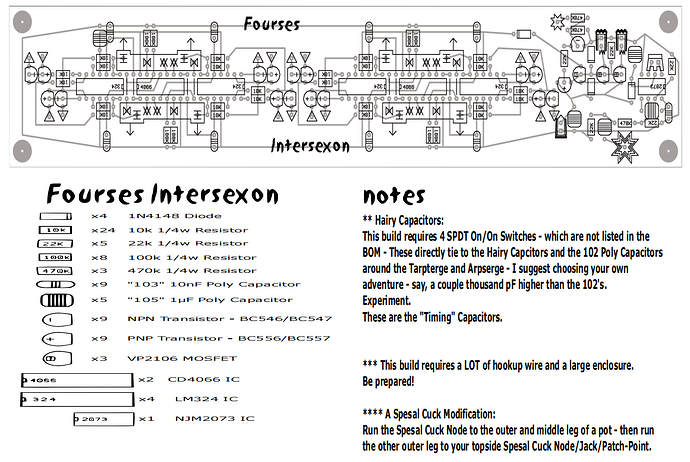

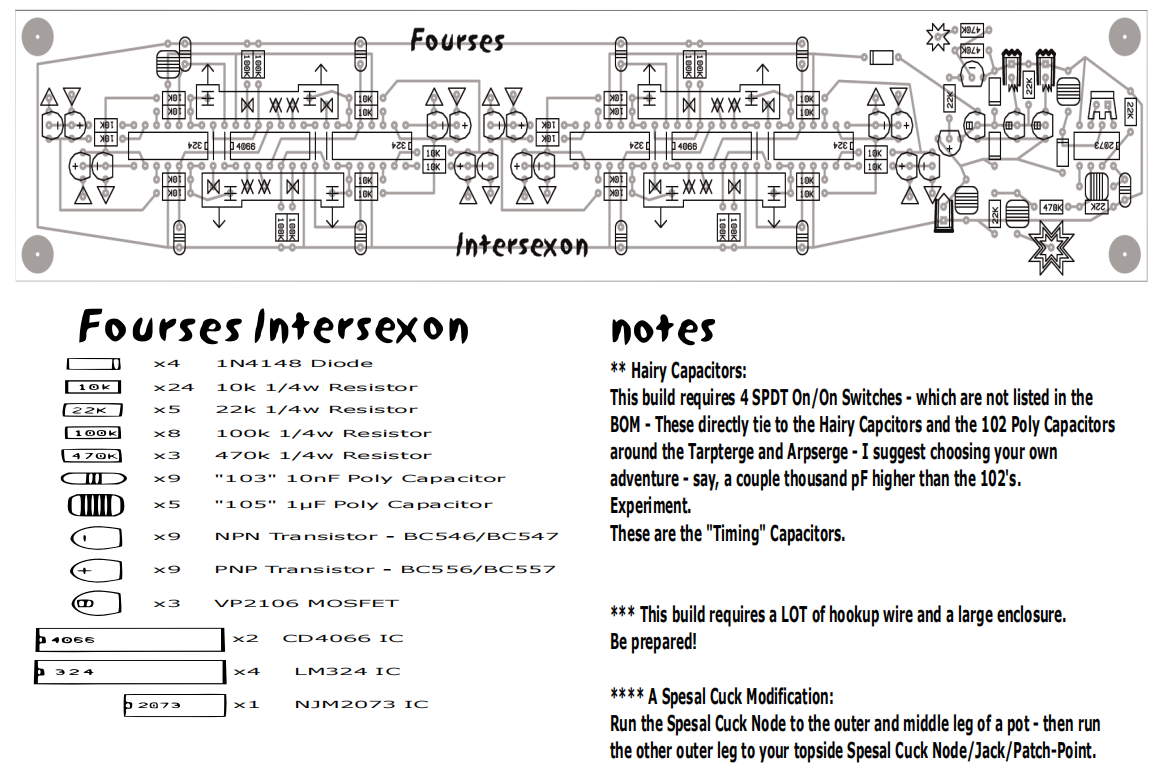

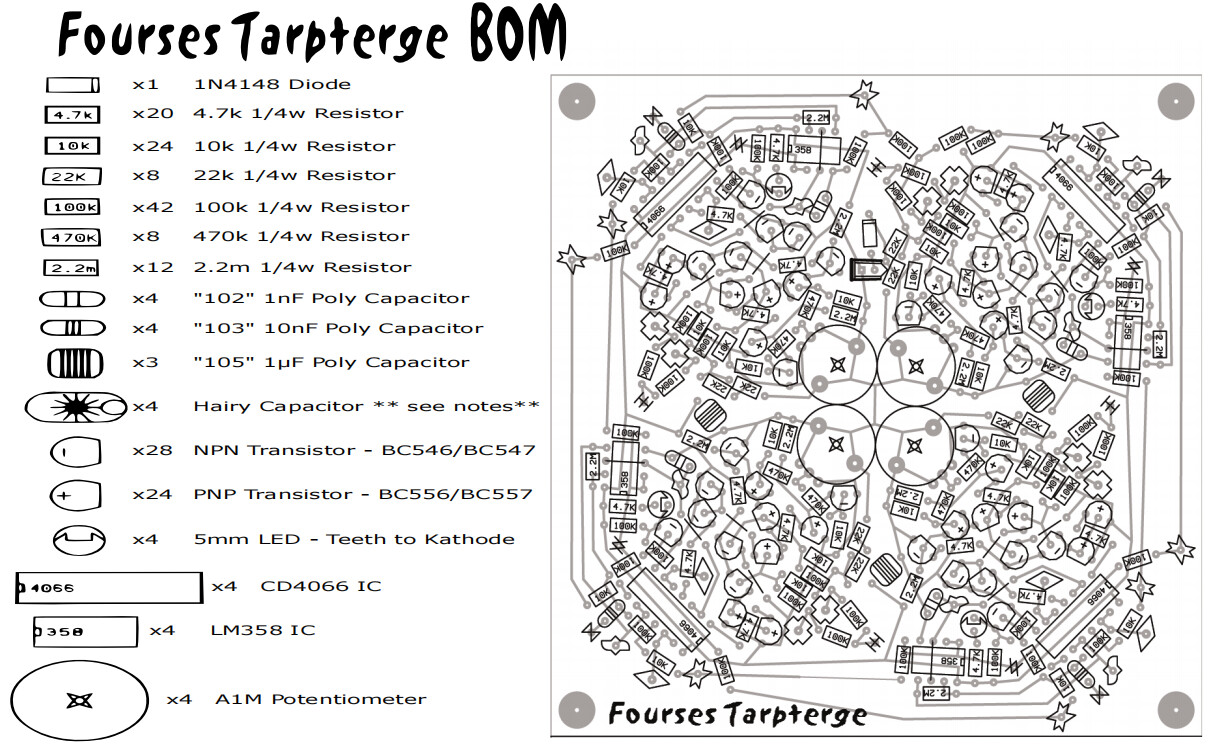

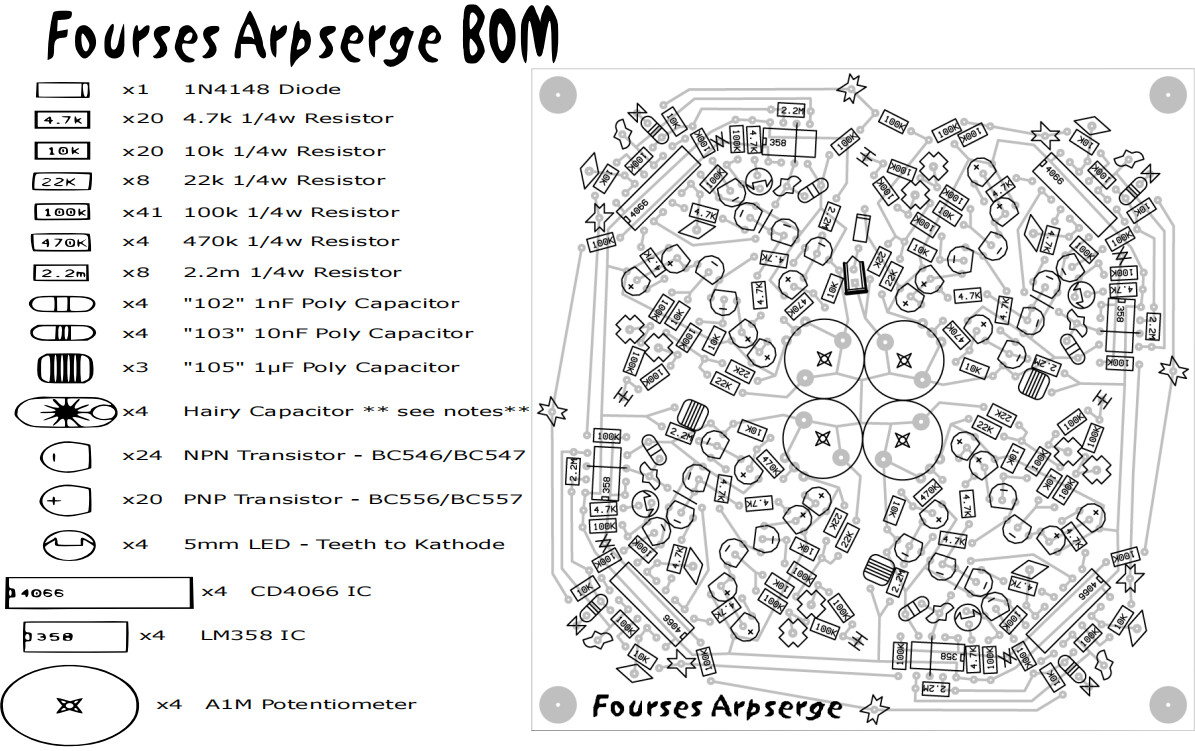

附加原版图例：
