这一期的推文我们继续更新Ciat-Lonbarde的DIY合成器项目。上一期我们介绍了如何构建一台Fourses Zi-hai合成器，但是由于Fourses的制造难度较大，不利于新手操作，所以本期我将介绍Cl的Rolz-5项目，详细的教您如何把它制造出来。

作者：Bili_Rock

QQ：2667865382

如有制作方面的疑问可以添加我的QQ。我将会为您答疑解惑。

本项目的原始网址：https://femishonuga.com/clguide/clguide.html

一.关于Rolz-5

Rolz-5是一个合成器项目，它包含Rolz-5本体，以及Filter、Gongs和Avdogs模块，但是对于新手来说，后两个模块制造起来难度很大，所以本期只介绍Rolz-5本体的制造教程。

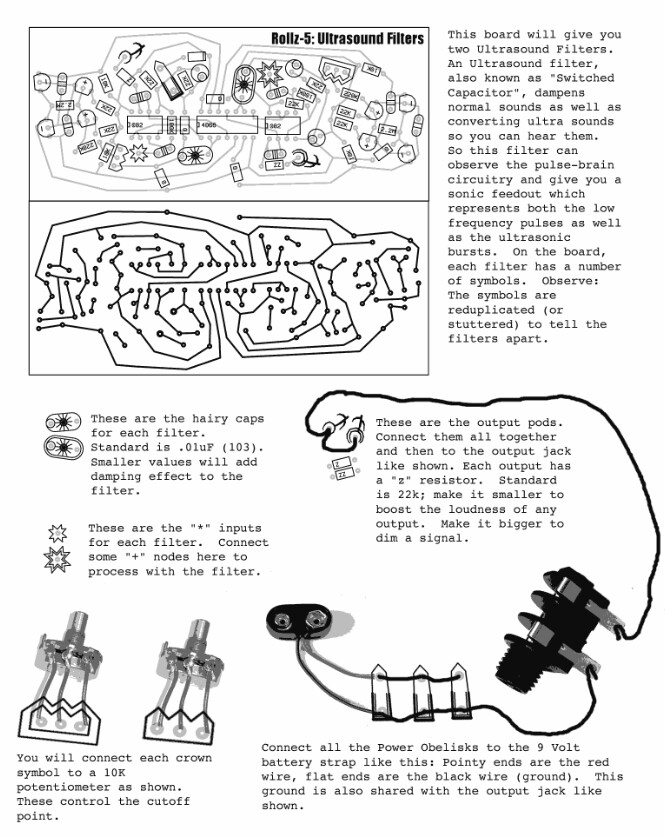

Ultrasound Filters

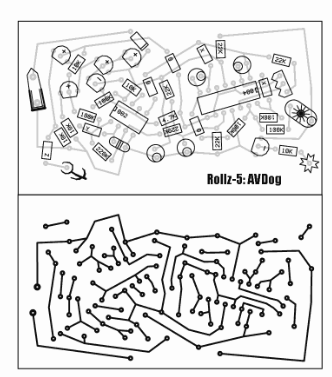

AVDog

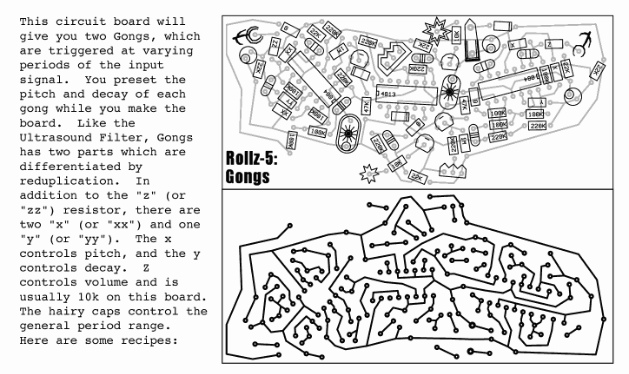

Gongs

该项目只使用Rolz-5本体进行*魔改式改造，存在一定损害你外放设备的风险，但是文章结尾我将为您提供一些避免损害设备的方案。

*这里的魔改指的是新增了信号输出以及触控部分。

我进行了一些低成本化的改造，如使用纸壳子作为电路基板，一些铜气孔作为触摸点等等，成本可压缩至20元以内（甚至会更低）。

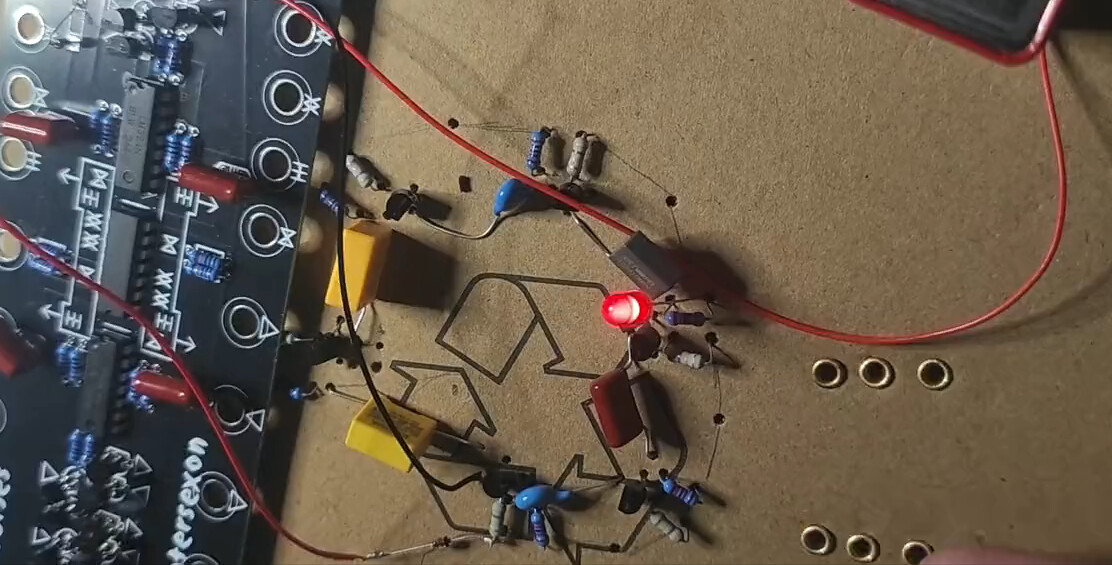

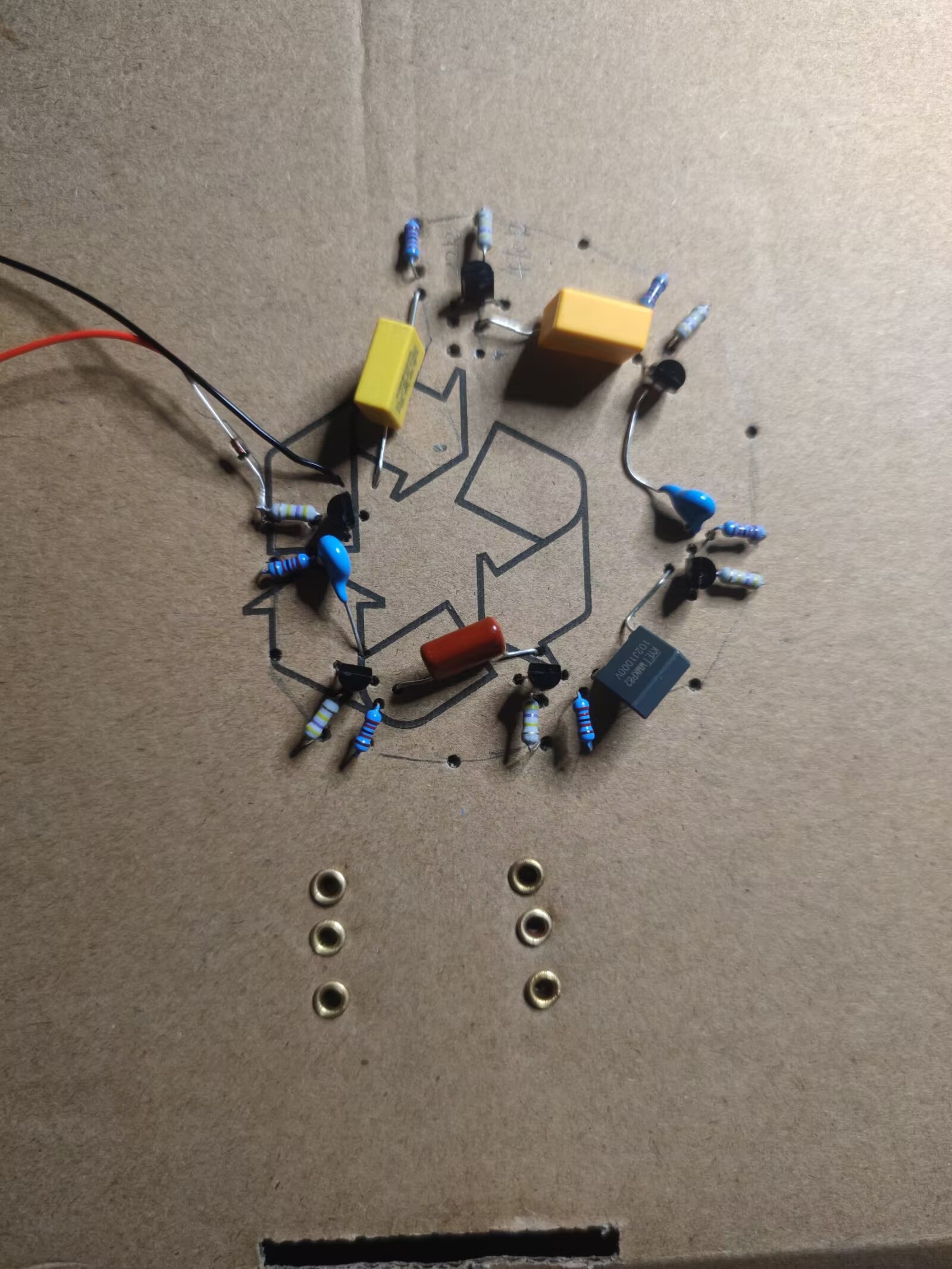

下面是我用纸壳子做的项目演示视频： 123云盘

二.开始制作

1.需要准备的材料：足够多的焊锡、电烙铁、纸壳一个、一些小导线、可以提供9V直流的电源（9V电池即可）、小型的*铜气眼、一些电子元件。

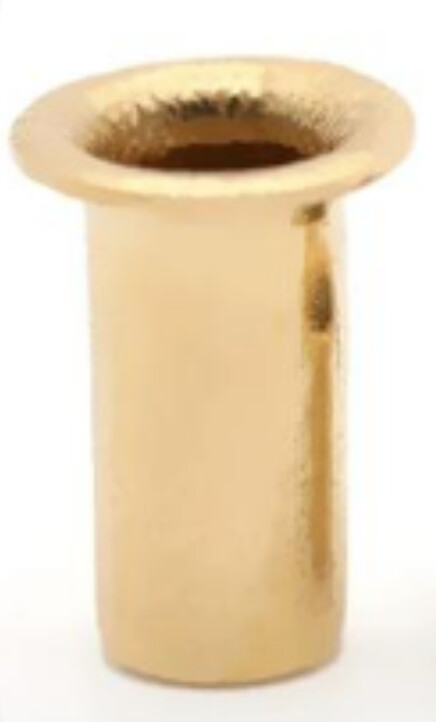

*铜气眼（也叫铜鸡眼）是黄铜制品、内部中空，可用于面板的穿孔（如下图所示）。

各大购物平台可购买，价格十分便宜。

2.需要用到的元件以及其对应的图标

电阻类

470k 1/4w 电阻

2k 1/4w 电阻

三极管类

BC546 NPN三极管

二极管类

1N4148开关二极管

5mm LED发光二极管

电容类

这个项目应该购买6个0.1uf的电容，但是为了增加声音的丰富度，我选择了多个型号的电容，如0.1uf、0.01uf、1uf、0.0001uf等等。

电容的符号如下

以下是各个型号的电容所影响的声音类型。

• 0.0001uF code 101 is radio ultrasound

• 0.001uF code 102 is ultrasound

• 0.01uF code 103 is treble

• 0.1uF code 104 is bass

• 1uF is sub-bass

• 10uF is sub-bub-bass

• 100uF is mountain sub

请根据您自己的喜好去购买电容，电容的总数量应该等于6。

其他接口

为了保证声音信号的输出，你需要购买一个6.5mm的单声道接口母座，用于输出接线。

3.开始制造

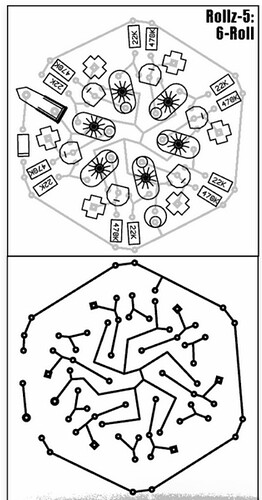

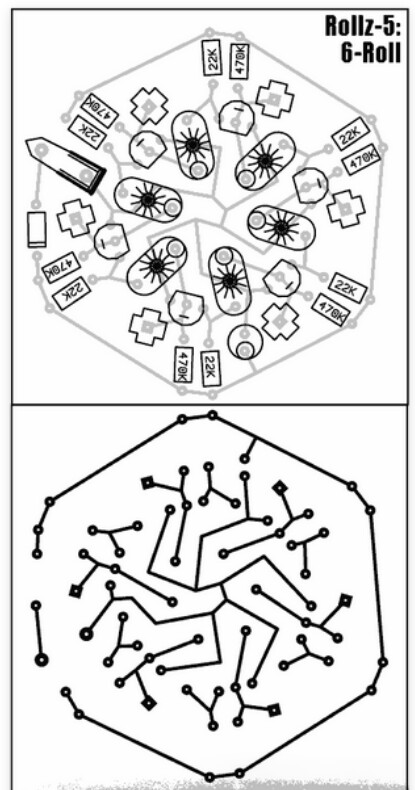

请先按照以下的图纸，在纸壳子上面戳出元件要穿孔的小洞。

将所有的元件都穿过小洞之后，请按照上方图纸所示的线路进行焊接。

请注意：开关二极管很特殊，在本项目里我以1N4148举例。这个元件的符号如下：

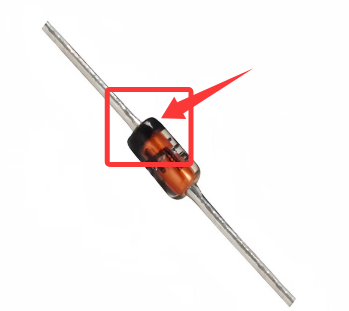

开关二极管是有极性的，一般开关二极管的黑线代表着负极，焊接时请确保开关二极管的黑线和符号上的横杠处重合。

如下图标记处所示，方向请和上方的横线保持一致。

关于9V直流电源输入的极性：

红线（电源正）焊接到红色的方框处，黑线（电源负）焊接到绿色的方框处

关于三极管的焊接：

请将三极管的凸起方向与图示的凸起方向保持一致焊接

半圆形的三极管

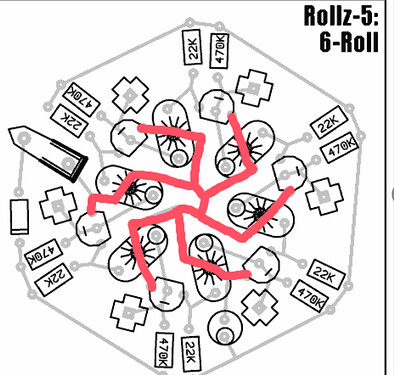

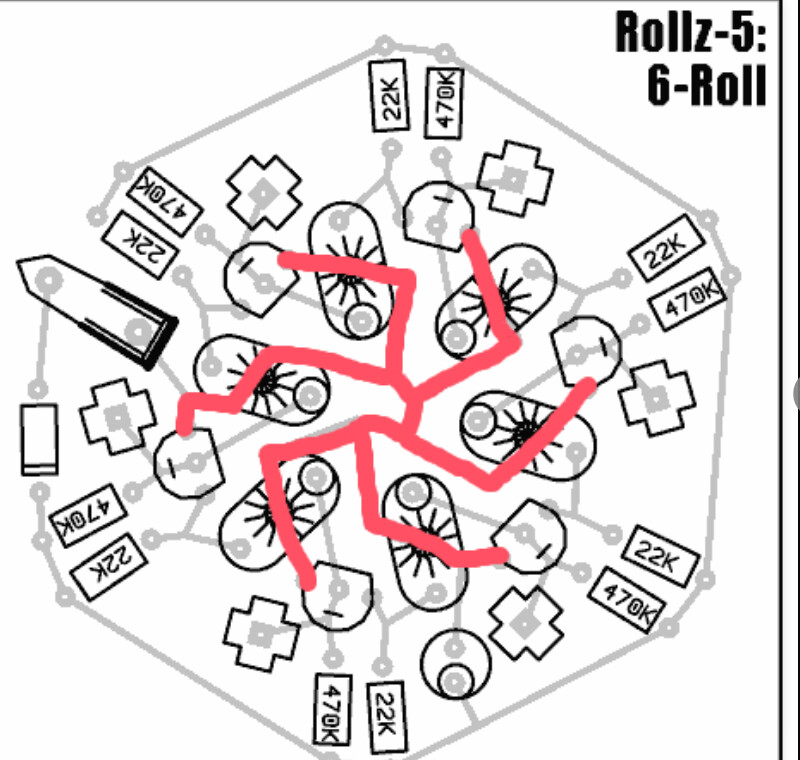

**关于下图中红色线路的焊接方法：

请使用6根导线分别焊接在6个三极管的引脚上，然后把这六根导线聚拢在一起进行合并焊接，这样可以有效的防止短路的发生。

在所有线路都焊接完成之后，开始在纸壳上面继续戳孔，然后塞铜鸡眼（用于通过触摸、接线产生声音）。

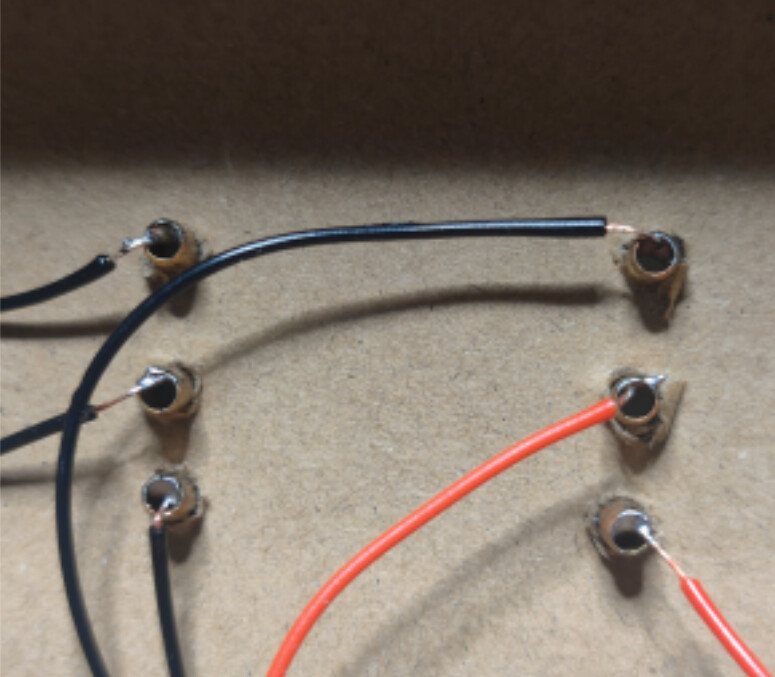

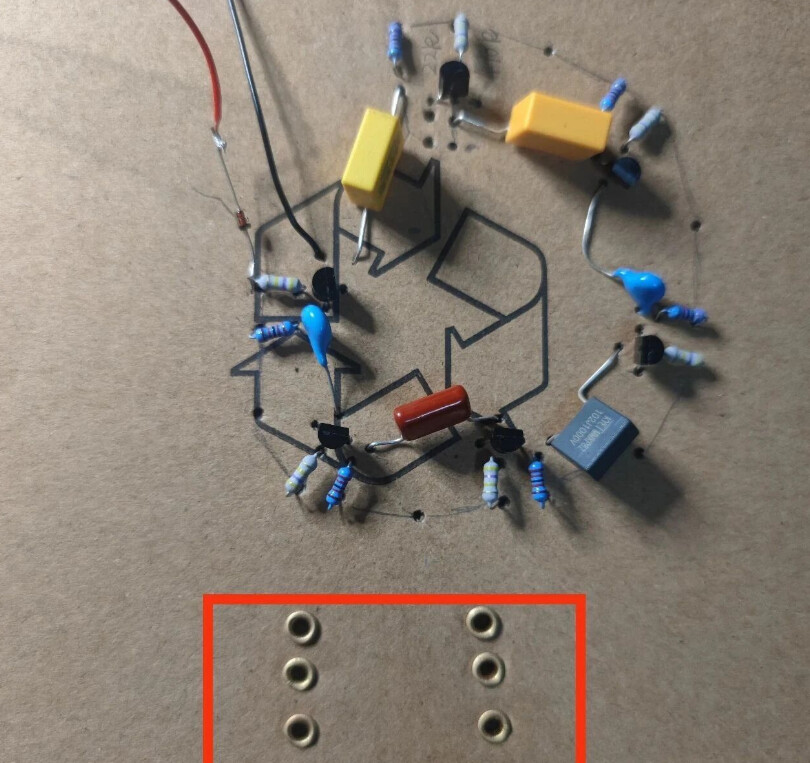

我的方案是，在纸壳子的下方平行安装铜鸡眼（如下图）

然后翻转到纸壳背部，分别在每一个铜鸡眼上焊接一根导线

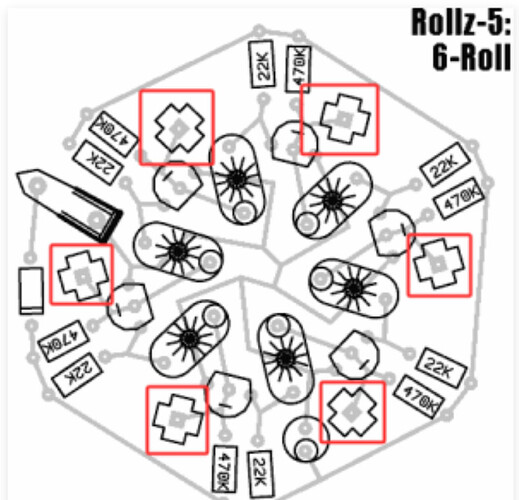

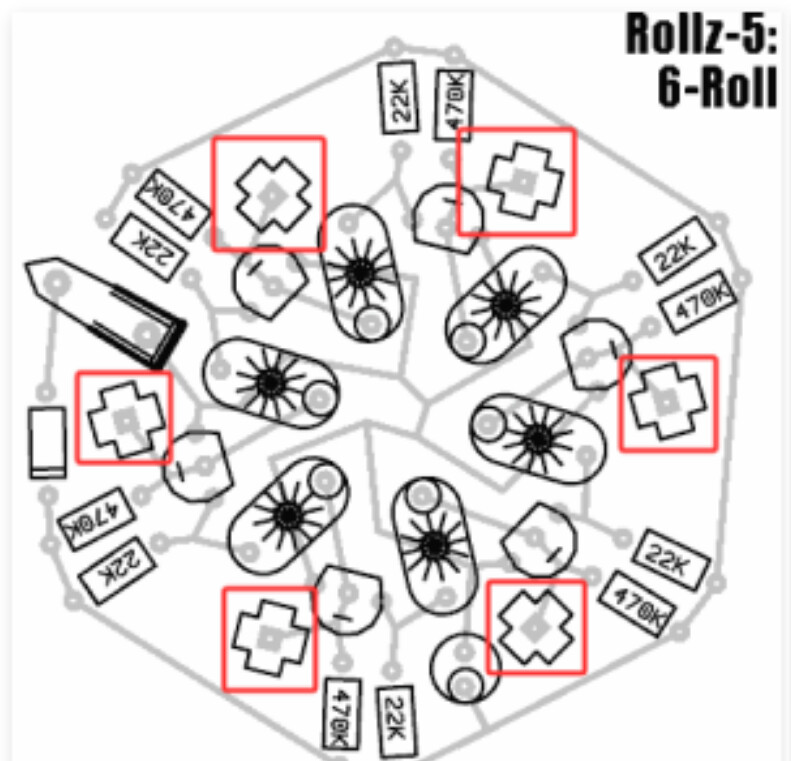

在导线的另一端，分别把它们焊接到图纸上的“+”形状处，如下图所示：

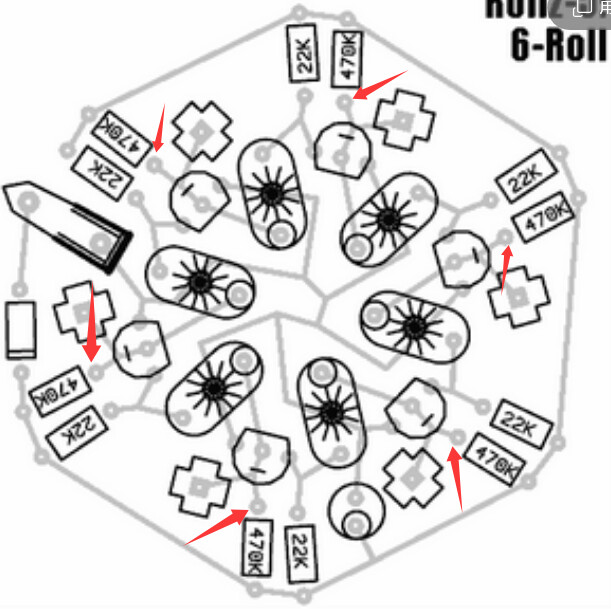

**这个地方的具体焊点可以和470k电阻的内部焊点（在470k电阻和三极管之间的那个焊点，如下图所示位置）保持一致，但请注意焊接时不要连锡和虚焊，以免导致短路和断路。

声音信号输出的线路焊接

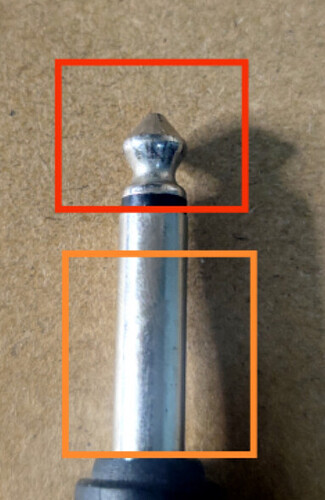

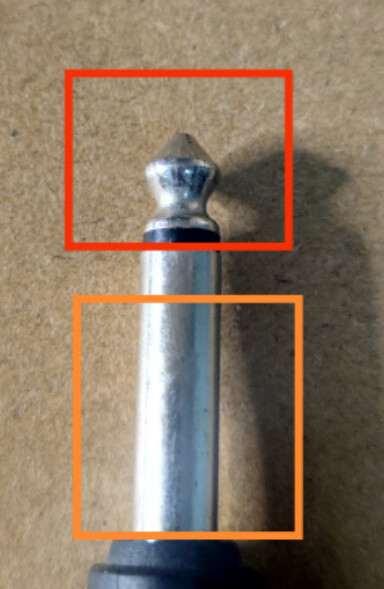

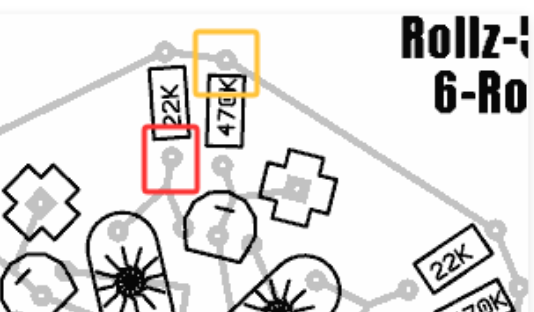

请按照上方颜色对应，将6.5mm母座上对应的焊点位置通过导线焊接到图纸上所标注的相关位置。

为了防止产生DC-OFFSET损坏你的放声设备，大家可以在上图中红框标注的位置再加一个1μF至10μF的电解或者薄膜电容，然后再焊接到你的6.5mm母座上。

至此。Rolz-5项目制造完毕。

原理分析

BC546 三极管充当OSC。多个三极管通过走线互相连接，形成多级放大和交叉反馈，当反馈足够强时，电路会进入自激振荡状态，产生波形。

同时这些BC546的e端 b端均和电阻和电容相接，这会让自激进入一种亚稳态的震荡状态，从而产生更复杂的波形。

关于铜触点：当你用手触摸触点时，你的身体就成为了电路的一部分。你的身体会与三极管的基极或发射极形成一个额外的阻抗，它会直接影响三极管的振荡频率和反馈强度。

抛弃原有的电路图，放开思想，我们还能怎么做？

我们还是用BC546三极管，通过反向击穿三极管来产生雪崩效应和通过一些feedback自激来制造噪音。

关于E、B、C三个字母的含义：e是发射极、b是基极、c是集电极

比如，我们先搭建下面的这个电路：

再搭建下面的这个电路

然后继续搭建下面的电路

这时候这三个电路形成了一个环状结构，也就会产生Feedback自激，现在我们需要焊接一条线到B3，然后通过一个1uF的电容，连接到你的耳机端口上。一般这个线我会把它焊在tip端，然后ring端接gnd，sleeve端也接gnd即可。

这里的1uf电容是隔离直流的。

这时候我们就能根据自己的需求去diy了。
